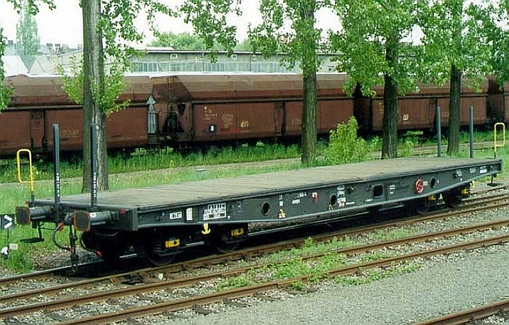

5-438.6
Series Smmps
12Series SmmpsLeased
5-438.6
Description
Podvozkové nákladní vozy řady Smmps májí 4 zásuvné čelní klanice a podlaha je částečně ocelová a částečně dřevěná tl. 70mm. Vozy májí dva dvounápravové podvozky typu Y25 LSd1. Dále jsou vybaveny tlakovou brzdou DAKO s jedním brzdovým válcem 16“ a manuálním přestavovačem „Prázdný–Ložený“. Vozy jsou vhodné pro přepravu těžkých, dlouhých výrobků železářského a ocelářského průmyslu a prefabrikátů, dřeva, drobných železných výrobků, polotovarů. Vozy odpovídají provozu v transevropském konvenčním železničním systému.
Technical parameters
- Length (m)
- 15,24
- Loading area (m²)
- 43,4
- Wagon weight (t)
- 25,5
- Axle load (t)
- 20
- Min. curve radius (m)
- 75
- Loading length (m)
- 14
- Loading width (m)
- 3,1
- Max. wheelset diameter (mm)
- 920
- Brake
- DAKO GP-A-K
- Brake shoe type
- GG/LL
- Bogies
- Y25 Lsd1
- International usability
- RIV
- Loading gauge
- G1
- Speed empty (km/h)
- 120
- Speed loaded (km/h)
- 100
Load table
| Track class | Mode | Max. weight (t) |
|---|---|---|
| A | S | 41,0 |
| B | S | 49,0 |
| C | S | 57,0 |
Load distribution
| Type | Support length (m) | Distributed load limit (t) | Two-support limit (t) |
|---|---|---|---|
| a-a | 2 | 35 | 40 |
| b-b | 3 | 41 | 53 |
| c-c | 5 | 49 | 58 |
| d-d | 7 | 58 | 58 |
| e-e | 9 | 58 | 58 |
| f-f | 12 | 58 | 28 |
Type drawing
Open drawing in full size
